滾筒篩

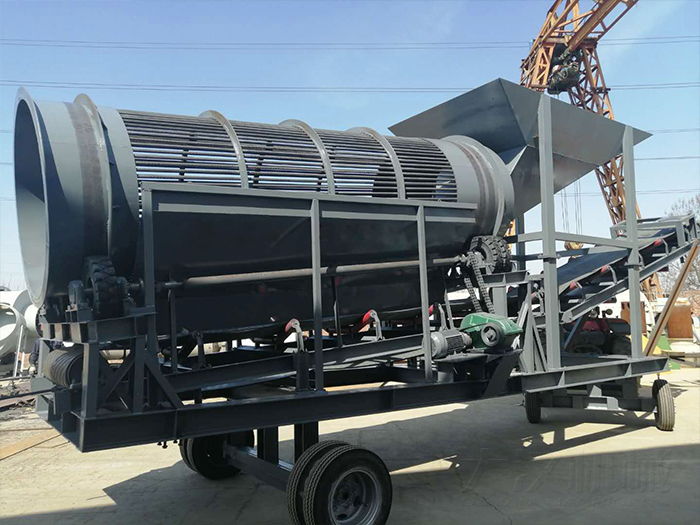

滾筒篩簡述

滾筒篩主要有電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。工作時電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料經滾筒外圓的篩網排出，不合格的物料經滾筒末端排出。廣泛應用于電廠、焦化廠、建材、冶金、化工、礦山等行業而研制的專用滾筒篩分機設備，它克服了各種振動篩在篩分較濕物料時出現的篩網粘堵問題，提高了篩分系統的產量和可靠性。適宜篩分各種性質的物料，以及煤、煤矸石、焦炭生熟石灰等潮濕易堵塞物料，篩下產品100mm，中間10-50mm細度可達3mm以下，該產品深受廣大用戶的一致好評

滾筒篩工作原理

滾筒篩的工作原理是電動機通過減速器、聯軸器驅動傾斜安裝于機架上的滾筒繞其軸線轉動；當物料進入滾筒后，由于滾筒的傾斜與轉動，篩面上的物料不斷翻轉與滾動的同時，自上而下通過分級篩網析出，由于篩網規格不同，物料逐漸被分離篩選，粒度合格的物料（篩下物）經篩分后落入到各自的下料斗中，不合格的物料（篩上物）經滾筒尾部的排料口排出；由于物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止了篩孔堵塞。

滾筒篩結構原理

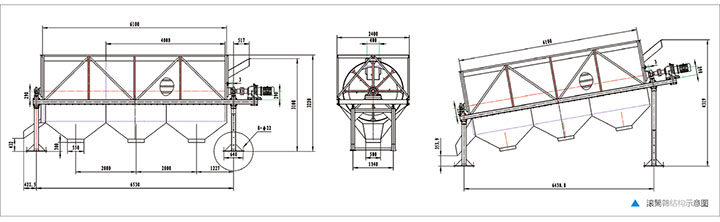

滾筒篩結構圖紙

滾筒篩技術參數

滾筒篩的特點：

1、采用滾動輸送原理，摩擦系數小，磨損輕，篩孔不易堵塞。

2、滾筒支承采用整體通軸結構，運行平穩，不振動，噪聲低。

3、內部滾筒篩網配件采用分體設計，結構簡單，更換維修快捷方便。

4、滾筒體采用有效的全密封結構不揚塵不污染。

5、運行安全可靠，采用減速傳動，傳動效率高，配帶功率小，篩分效果明顯好。

6、可按客戶要求采用不同篩網材質，篩孔尺寸，篩分效率高，使用壽命長，維護成本低。

7、采用特制篩網，篩分效率高，使用壽命長。

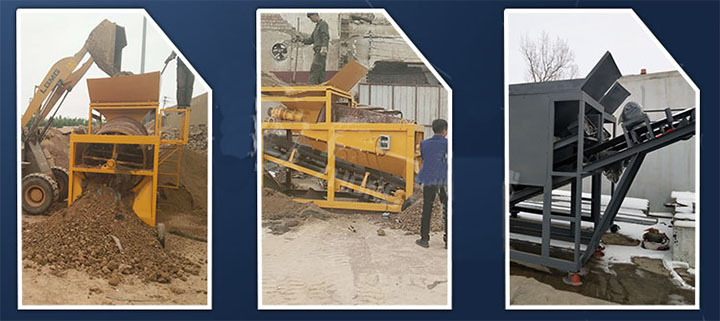

滾筒篩應用行業

滾筒篩既可以篩分顆粒較小的碎石物料，沙石場中用與沙石分離及煤炭行業用于塊煤與煤粉分離。

石料場：用于大小石子分級.以及分離出泥土和石粉。

沙石場：用與沙石分離。

煤炭行業：用于塊煤與煤粉分離以及洗煤(洗煤機械的組成部分)。

選礦行業：用于大小塊狀物分級及分離粉狀物質。
